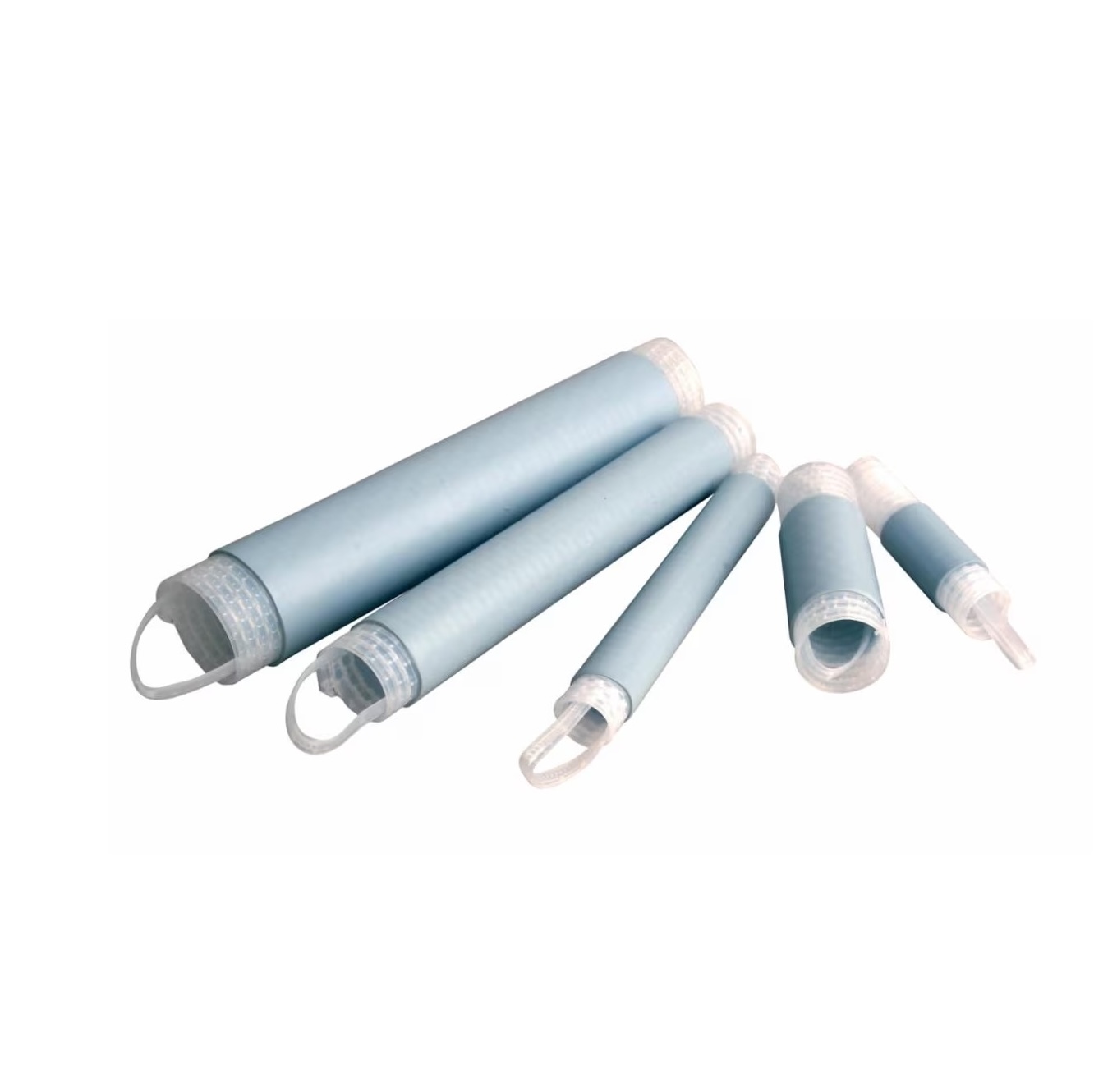

3M Hidegen Zsugorodó Szilikon Szigetelők 8440
Rendkívül rugalmas, szorosan tömítő szilikongumi, amely hosszú évekig tartó öregedés és kitettség után is megőrzi rugalmasságát és nyomását
Kategória: 3M Hidegzsugor csövek (kisfeszültség)
Kiemelés: 3M Hidegen Zsugorodó Szilikon Szigetelők 8440
- Rendkívül rugalmas, szorosan tömítő szilikongumi, amely hosszú évekig tartó öregedés és kitettség után is megőrzi rugalmasságát és nyomását.
- Egyszerű telepítés, amihez nincs szükség szerszámokra.
- Üzemi hőmérséklet tartomány: −55°C – +260°C (−66°F – 500°F).
- Vízálló, és megfelel az ANSI C 119.1 követelményeinek.
- Ellenáll a nedvességnek, savaknak, lúgoknak, ózonnak, ultraibolya fénynek, folyadékfröccsenésnek és tűznek.
Leírás: 3M Hidegen Zsugorodó Szilikon Szigetelők 8440
A 3M™ Hidegen Zsugorodó Szilikon Szigetelők 8440-es sorozat magasan rugalmas szilikongumiból készült, és mind polimer vagy gumi szigetelésű kábelek elektromos szigetelésére szolgál, 1 kV-ig, mind nem elektromos alkalmazások védelmére és tömítésére. Megbízhatóan védi a különböző átmérőjű kábelek közötti csatlakozásokat is.
A 3M™ Hidegen Zsugorodó Szilikon Szigetelők 8440-es sorozat alkalmas mind beltéri és kültéri alkalmazásokra, mind föld alatti vagy víz alatti telepítésre. Ezen felül, a hidegzsugor cső rugalmas megtörés elleni védelmet biztosít, és használható kábelköpeny javításokra is. A gyors és egyszerű szerelhetőség az alátámasztó mag kihúzásával megbízható telepítést tesz lehetővé speciális szerszámok, például melegítő égők nélkül.
Összeszerelés után a hidegzsugor cső az állandó radiális érintkezési nyomásnak köszönhetően megbízható védelmet nyújt a nedvesség ellen. Ellenálló tűzzel szemben, kiváló hőstabilitással rendelkezik, továbbá savakkal, lúgokkal, ózonnal és UV-sugárzással szembeni ellenállása garantálja a hosszú távú funkcionalitást.
Tipikus tulajdonságok:
|
Alkalmazás |
Szigetelés, mechanikai védelem, javítás |
|
Márka |
3M |
|
Kábel árnyékolás |
Szalag árnyékolás, UniShield®, Huzal árnyékolás, Árnyékolatlan |
|
Kábel típusa |
Árnyékolatlan, Tömör dielektromos erősáramú kábel, Erősáramú kábel |
|
Doboz mennyiség |
10, 25, 50 |
|
Vezető anyaga |
Réz, Alumínium |
|
Vezető méretek (angolszász) |
1 AWG, 2 AWG, 4 AWG, 6 AWG, 8 AWG, 1/0 AWG, 10 AWG, 2/0 AWG, 3/0 AWG, 4/0 AWG, 250 kcmil, 300 kcmil, 350 kcmil, 400 kcmil, 500 kcmil, 600 kcmil, 650 kcmil, 700 kcmil, 750 kcmil, 800 kcmil, 900 kcmil, 1000 kcmil, 1250 kcmil, 1500 kcmil, 1750 kcmil, 2000 kcmil |
|
Vezető méretek (metrikus) |
10 mm², 16 mm², 35 mm², 120 mm², 185 mm², 405 mm², 456 mm², 1013 mm² |
|
Csatlakozó mellékelve |
Nem |
|
Dielektromos szilárdság (V/mil) |
365 V/mil |
|
Nyúlás |
750 % |
|
Halogén mentes |
Nem |
|
Beltéri/kültéri |
Mindkettő |
|
Belső átmérő zsugorodás után (angolszász) |
0,098 hüvelyk, 0,189 hüvelyk, 0,24 hüvelyk, 0,307 hüvelyk, 0,398 hüvelyk, 0,547 hüvelyk, 0,661 hüvelyk, 0,67 hüvelyk, 0,839 hüvelyk, 0,949 hüvelyk, 1,268 hüvelyk, 1,677 hüvelyk |
|
Belső átmérő zsugorodás után (metrikus) |
2,5 mm, 4,8 mm, 6,1 mm, 7,8 mm, 10,1 mm, 13,9 mm, 16,8 mm, 17,02 mm, 21,3 mm, 24,1 mm, 32,2 mm, 42,6 mm |
|
Belső átmérő zsugorodás előtt (angolszász) |
0,559 hüvelyk, 0,669 hüvelyk, 0,823 hüvelyk, 0,941 hüvelyk, 1,185 hüvelyk, 1,38 hüvelyk, 1,382 hüvelyk, 1,937 hüvelyk, 2,669 hüvelyk, 2,85 hüvelyk, 3,689 hüvelyk |
|
Belső átmérő zsugorodás előtt (metrikus) |
14,2 mm, 17 mm, 20,9 mm, 23,9 mm, 30,1 mm, 35,1 mm, 49,2 mm, 67,8 mm, 72,4 mm, 93,7 mm |
|
Anyag |
EPDM gumi |
|
Maximális vezető méret (angolszász) |
6 AWG, 14 AWG, 19,93 kcmil, 63,55 kcmil, 84,07 kcmil, 177 kcmil, 246 kcmil, 394 kcmil, 800 kcmil, 1000 kcmil |
|
Maximális vezető méret (metrikus) |
2,5 mm², 10,1 mm², 16 mm², 32,2 mm², 42,6 mm², 50 mm², 90 mm², 125 mm², 200 mm², 400 mm², 500 mm² |
|
Maximális csatlakozó hossz |
2,0 hüvelyk, 3,0 hüvelyk, 5,0 hüvelyk, 7,0 hüvelyk, 8,0 hüvelyk, 11,0 hüvelyk, 12,0 hüvelyk, 14,0 hüvelyk |
|
Maximális csatlakozó hossz (metrikus) |
50,8 mm, 76,2 mm, 127,0 mm, 177,8 mm, 203,2 mm, 279,4 mm, 304,8 mm, 355,6 mm |
|
Maximális üzemi hőmérséklet (Celsius) |
90 ℃ |
|
Maximális üzemi hőmérséklet (Fahrenheit) |
194 ℉ |
|
Minimális vezető méret (angolszász) |
2 AWG, 10 AWG, 27 kcmil, 3/0 AWG, 59 kcmil, 246 kcmil, 500 kcmil, 600 kcmil, 900 kcmil, 1250 kcmil |
|
Minimális vezető méret (metrikus) |
6 mm², 14 mm², 30 mm², 35 mm², 70 mm², 125 mm², 240 mm², 300 mm², 456 mm², 633 mm² |
|
Minimális üzemi hőmérséklet (Celsius) |
-40 ℃ |
|
Minimális üzemi hőmérséklet (Fahrenheit) |
-40 ℉ |
|
Modell |
Hidegzsugorodó |
|
Vezetők száma |
1 |
|
Üzemi hőmérséklet (Celsius) |
-40 és +90°C között |
|
Termék színe |
Fekete |
|
Termék típusa |
Illesztés, Hidegzsugorodó |
|
Relaxált cső hossza |
6 hüvelyk, 8 hüvelyk, 9 hüvelyk, 11 hüvelyk, 12 hüvelyk, 15 hüvelyk, 16 hüvelyk, 18 hüvelyk |
|
Relaxált cső hossza (metrikus) |
152,4 mm, 203,2 mm, 228,6 mm, 279,4 mm, 304,8 mm, 381 mm, 406,4 mm, 457,2 mm |
|
Zsugorodási arány |
2:1 |
|
Illesztés típusa |
Hidegzsugorodó |
|
UL jóváhagyás |
Nem |
|
Egységek dobonként |
10,0 |
|
Feszültség |
1 kV |
|
Feszültség alkalmazása |
Kisfeszültség |
|
Falvastagság zsugorodás után |
1,4 mm, 3 mm, 3,8 mm, 4,6 mm |
|
Belső ragasztóval |
Nem |
Méretek és osztályozások:
|
Teljes átmérő (metrikus) |
14.2 mm, 14.3 mm, 18.3 mm, 24.1 mm |
|
Teljes hosszúság (Imperial) |
2.5 in, 6.5 in, 8 in |
|
Teljes hosszúság (metrikus) |
51 mm, 63.5 mm, 81 mm, 165 mm, 190 mm, 203.2 mm |
További 3M Hidegzsugor csövek (kisfeszültség)

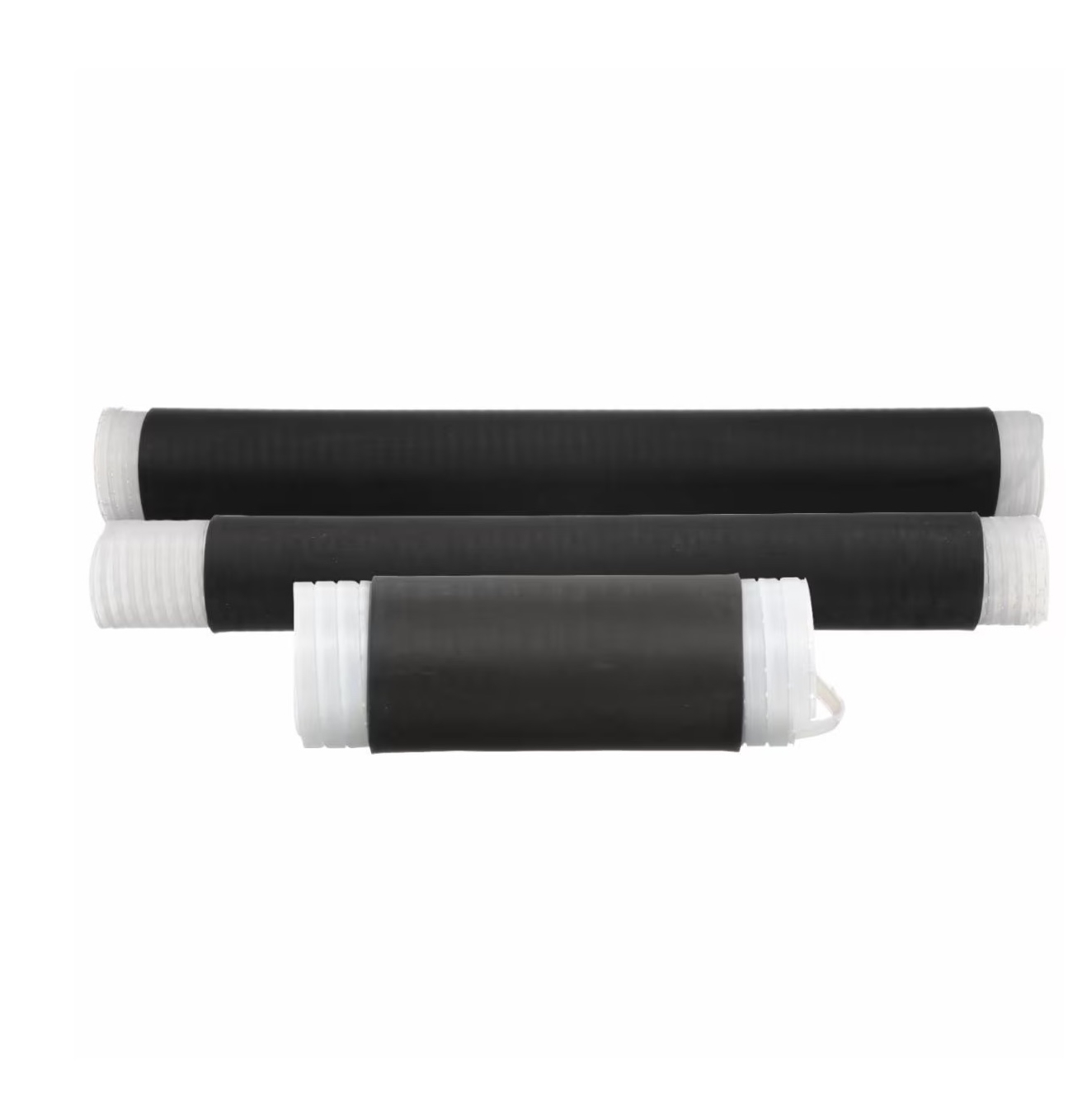

3M Hidegen Zsugorodó Csatlakozó Szigetelők 8420 és 8430
