3M Hidegzsugor Kábelágaztató Idomok 8560 Sorozat
Kiváló szigetelést és hézagmentes tömítést biztosít a kábelágazásoknál
Kategória: 3M Hidegzsugor elágazó idomok (KIF/KÖF)
Kiemelés: 3M Hidegzsugor Kábelágaztató Idomok 8560 Sorozat
- Kiváló szigetelést és hézagmentes tömítést biztosít a kábelágazásoknál.
- Magas száraz- és nedvességi szigetelési ellenállás.
- Környezeti lezárást/burkolatot képez az egyes kábel fázisok számára.
- A külső köpeny átmérő tartománya 1,3-tól 1,94 hüvelykig terjed (33 mm – 49,3 mm).
- 3-utas kivezetés (ágazat).
- Sötétszürke szilikongumi anyag (felépítés).
- Ellenáll a 221°F (105°C) hőmérsékletnek.
- Megfelel a RoHS 2011/65/EU irányelvnek. (RoHS – Veszélyes anyagok korlátozása)
Leírás: 3M Hidegzsugor Kábelágaztató Idomok 8560 Sorozat
Természetesen, itt van a teljes szöveg szakszerű magyar fordítása, egybefüggő formában:

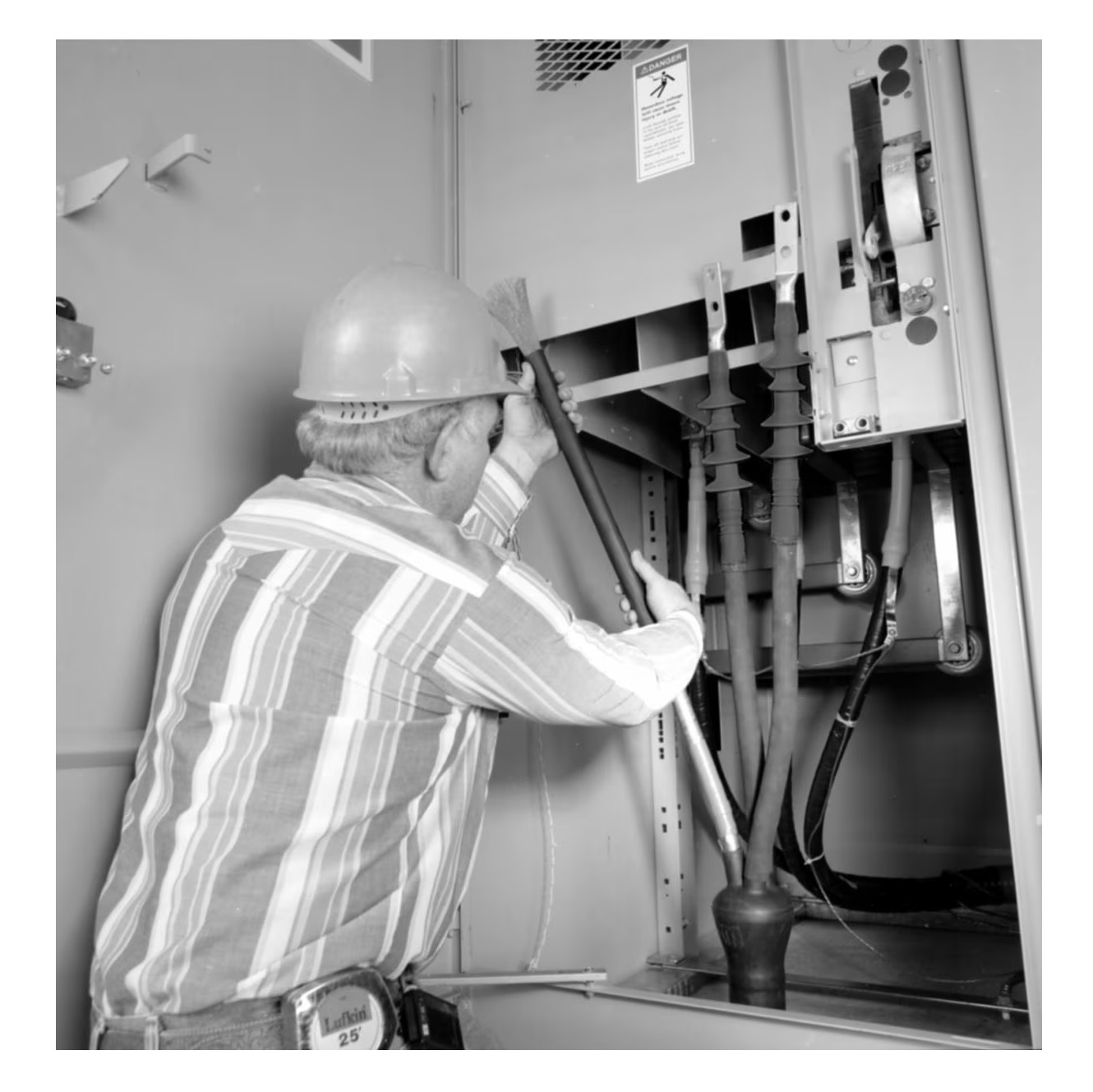

A 3M ™ 8560 3-utas Hidegzsugor Kábelágaztató Idom sötétszürke szilikongumiból készült, és a 3-utas középfeszültségű tápkábelek fázisvezetőinek kiágazási pontját védi. Megóvja a tápkábeleket a nedvességtől, a szennyeződésektől, a korróziótól, az ózontól, az UV sugárzástól, a fizikai érintkezéstől és a kapcsolódó környezeti veszélyektől. Gyors telepítést tesz lehetővé, miközben széles kábeltartományhoz alkalmazható.
A 3M ™ 8560 3-utas Hidegzsugor Kábelágaztató Idom nyitott végű, gyárilag előfeszített és egy eltávolítható műanyag spirálra van szerelve. Amikor az idom belsejében lévő tartó spirálokat eltávolítják, ez az előfeszített idom az előre meghatározott átmérőjére zsugorodik, ezáltal környezeti burkolatot képez az egyes kábel fázisvezetők és a teljes kábelköpeny számára.
Használható hidegzsugor szilikongumi véglezáró szerelvényekkel és RJS sorozatú újraköpenyező hüvelyekkel együtt árnyékolt tápkábelek lezárásához. Kompatibilis a hidegzsugor szilikongumi véglezáró termékekkel és az RJS sorozatú fázis újraköpenyező hüvelyekkel. Megfelel a RoHS 2011/65/EU irányelvnek.
Tipikus tulajdonságok:
|
Alkalmazás |
A gerincvágású sodrott kábel tömítése |
|
Márkák |
3M |
|
Kivezető cső |
Igen |
|
Kábel szigetelés külső átmérő tartomány |
1.30-1.95 hüvelyk, 1.46-2.67 hüvelyk, 1.92-3.10 hüvelyk, 2.52-4.32 hüvelyk |
|
Kábel szigetelés külső átmérő tartomány (metrikus) |
33.0-49.5 mm, 37.1-67.8 mm, 48.8-78.7 mm, 64.0-109.7 mm |
|
Kábel külső átmérő tartomány |
2.60-4.70 hüvelyk |
|
Kábel árnyékolás átmérő tartomány |
0.48-0.72 hüvelyk, 0.82-1.18 hüvelyk, 1.02-1.63 hüvelyk, 1.09-1.94 hüvelyk, 1.23-2.17 hüvelyk, 0.61-0.95 hüvelyk |
|
Kábel árnyékolás átmérő tartomány (metrikus) |
20.8–30.0 mm, 27.7–49.3 mm, 25.9–41.4 mm, 12.2–18.3 mm, 15.5–24.1 mm, 31.2–55.1 mm |
|
Dielektromos szilárdság (V/mil) |
587 V/mil |
|
Nyúlás |
780 % |
|
Belső átmérő zsugorodás után (hüvelyk) |
0.48 hüvelyk, 0.61 hüvelyk, 0.82 hüvelyk, 1.02 hüvelyk, 1.09 hüvelyk, 1.23 hüvelyk |
|
Belső átmérő zsugorodás után (metrikus) |
12.2 mm, 15.5 mm, 20.8 mm, 25.9 mm, 27.7 mm, 31.2 mm |
|
Belső átmérő zsugorodás előtt (hüvelyk) |
0.72 hüvelyk, 0.95 hüvelyk, 1.18 hüvelyk, 1.63 hüvelyk, 1.94 hüvelyk, 2.17 hüvelyk |
|
Belső átmérő zsugorodás előtt (metrikus) |
18.3 mm, 24.1 mm, 30 mm, 41.4 mm, 49.3 mm, 55.1 mm |
|
Ujj belső átmérő zsugorodás után |
15.5 mm, 20.8 mm |
|
Ujj belső átmérő zsugorodás előtt |
21.3 mm, 33 mm |
|
Szigetelés újraburkolása |
Nem |
|
Külső burkolat átmérő tartomány |
1.30 - 1.94 hüvelyk, 2.60 - 4.70 hüvelyk, 1.46 - 2.67 hüvelyk, 1.92 - 3.10 hüvelyk, 2.52 - 4.32 hüvelyk |
|
Külső burkolat átmérő tartomány (metrikus) |
33.0 - 49.3 mm, 66.0 - 119.4 mm, 80.7 - 140.2 mm, 37.1 - 67.8 mm, 48.8 - 78.7 mm, 64.0 - 109.7 mm |
|
Anyag |
Szilikon |
|
Maximális feszültség besorolás |
35 kV |
|
Fém árnyékolás átmérő tartomány |
0.48 - 0.72 hüvelyk, 1.09 - 1.94 hüvelyk, 0.61 - 0.95 hüvelyk, 0.82 - 1.18 hüvelyk, 1.28 - 1.62 hüvelyk |
|
Minimális kötegátmérő (metrikus) |
12.2-18.3 mm, 15.5-24.1 mm, 20.8-30.0 mm |
|
Modell |
Hidegen zsugorodó |
|
Üzemi hőmérséklet (Celsius) |
Akár 180 °C |
|
Külső átmérő zsugorodás után (hüvelyk) |
1.3 hüvelyk, 1.46 hüvelyk, 1.92 hüvelyk, 2.52 hüvelyk, 2.6 hüvelyk, 3.18 hüvelyk |
|
Külső átmérő zsugorodás után (metrikus) |
33 mm, 37.1 mm, 48.8 mm, 64 mm, 66 mm, 80.7 mm |
|
Külső átmérő zsugorodás előtt (hüvelyk) |
1.94 hüvelyk, 2.67 hüvelyk, 3.1 hüvelyk, 4.32 hüvelyk, 4.7 hüvelyk, 5.52 hüvelyk |
|
Külső átmérő zsugorodás előtt (metrikus) |
49.3 mm, 67.8 mm, 78.7 mm, 109.7 mm, 119.4 mm, 140.2 mm |
|
Termék színe |
Szürke |
|
Termék típusa |
Kábel és vezeték tartozék |
|
Zsugorodás típusa |
Hidegen zsugorodó |
|
Hőmérséklet besorolás |
356°F (180°C) H osztály |
|
Szakítószilárdság (hüvelyk) |
1370 font/négyzethüvelyk |
|
Teljes hossz zsugorodás után |
127 mm, 146 mm |
|
Átmenet típusa |
1 - 3 kivezetés |
|
Egységek száma dobozonként |
1.0 |
További 3M Hidegzsugor elágazó idomok (KIF/KÖF)

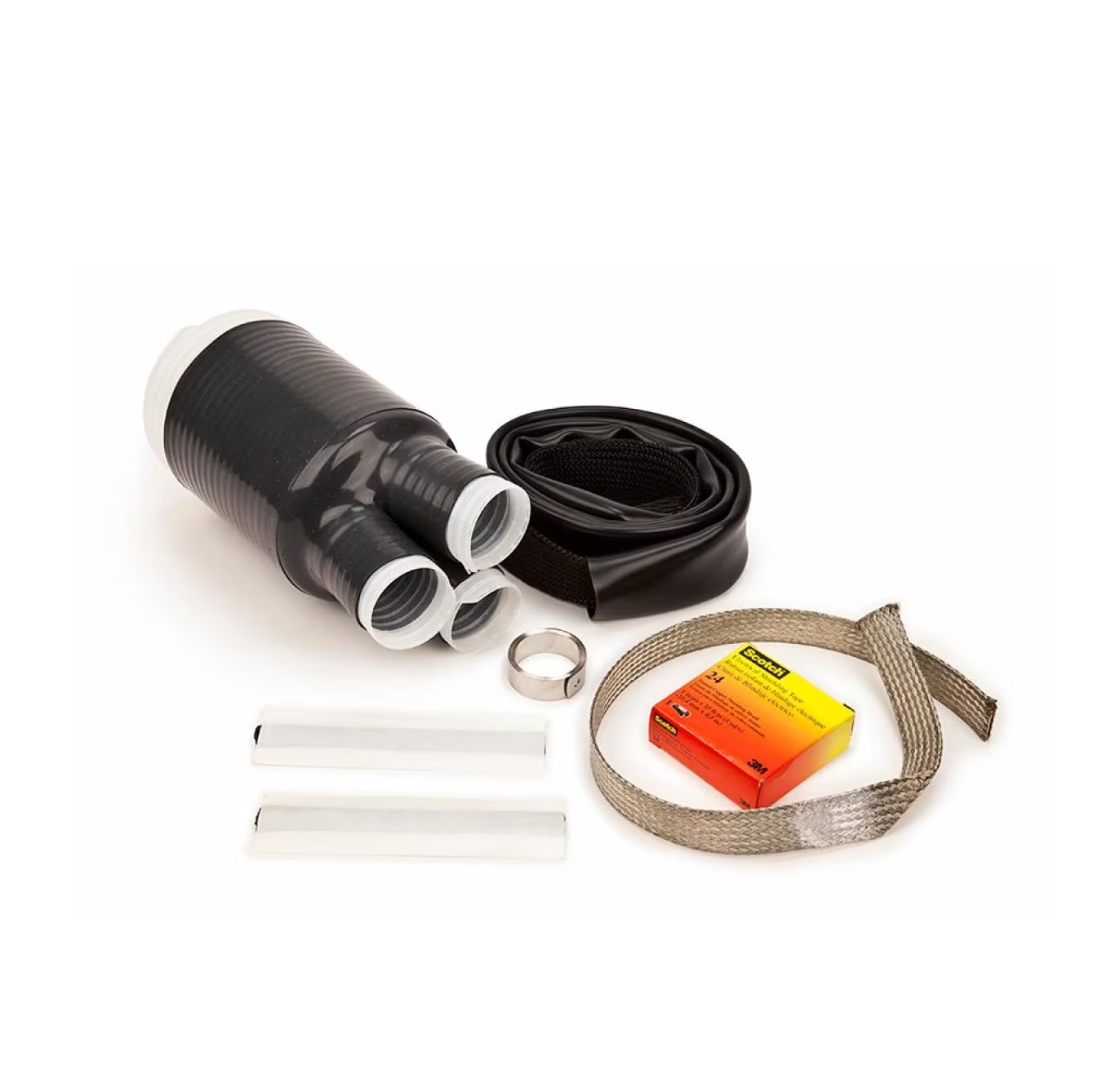

3M Hidegzsugor 3-eres Kábelágaztató Készletek 3C−BOK Sorozat
