3M Hőre Zsugorodó Cső HDT-A
Megbízható teljesítményt nyújt elektromos toldásokhoz, csatlakozásokhoz és véglezárásokhoz
Kategória: 3M melegzsugor csövek
Kiemelés: 3M Hőre Zsugorodó Cső HDT-A
- Különféle ipari és energiaelosztási alkalmazásokhoz nyújt kiegyensúlyozott elektromos, fizikai és kémiai tulajdonságokat.
- Zsugorodással illeszkedő védelmet és feszültségmentesítést biztosít a vezetékeknek, forrasztásoknak, csatlakozóknak és bekötéseknek.
- Poliolefinből készült, a zsugor aránya akár 4,5:1 is lehet.
- Környezeti és mechanikai védelmet nyújt.
- Elektromos szigetelés.
- SAE AS23053/15, 1. osztályú tanúsítvánnyal és RoHS 2011/65/EU megfelelőséggel rendelkezik.
Leírás: 3M Hőre Zsugorodó Cső HDT-A
A 3M™ Heat Shrink Cable Sleeve HDT-A egy merev, vastag falú, halogénmentes, hőre zsugorodó cső, amelyet megbízható teljesítményt nyújtó elektromos toldásokhoz, csatlakozásokhoz és véglezárásokhoz terveztek, akár 1 kV-ig, valamint mechanikai és környezeti védelmet is biztosít. A HDT-A hőre zsugorodó csövek lángálló, térhálósított poliolefin külső falból és egy gyárilag felvitt, ragasztóanyaggal ellátott belső rétegből állnak.
A 3M™ Heat Shrink Cable Sleeve HDT-A egy hasadásálló védőcső, amely megbízható teljesítményt nyújt elektromos toldások, csatlakozások és véglezárások esetében. A gyárilag felvitt, hőre aktiválódó, hőre lágyuló tömítőanyag gátat képez a kedvezőtlen környezeti feltételekkel szemben.
Könnyen kezelhető, miközben biztosítja a maximális üzemi megbízhatóságot és a rendszer védelmét. -40 és 110 °C közötti hőmérsékletnek is ellenáll, RoHS-kompatibilis és halogénmentes.
Tipikus tulajdonságok:
|
Ragasztóval bélelt |
Igen |
|
Ragasztó anyaga |
Forró olvadékú ragasztó |
|
Alkalmazási előírások |
SAE-AMS-DTL-23053/15, 1. osztály, ABS |
|
Alkalmazások |
Elektromos szigetelés, Mechanikusan erős csövezés |
|
Márka |
3M |
|
Szakítószilárdság (angolszász) |
15 kilogramm/centiméter |
|
Kábel mérettartomány |
2,5-5,6 hüvelyk |
|
Kábel típusa |
Bármilyen típusú kábel |
|
Dielektromos szilárdság (V/mil) |
11 kV / mm, 500 V/mil |
|
Kitágított belső átmérő |
7 hüvelyk |
|
Kitágított belső átmérő (metrikus) |
177,8 mm |
|
Lángálló |
Önkioltó, Igen |
|
Gyúlékonyság besorolása |
Önkioltó |
|
Halogén mentes |
Nem |
|
Belső átmérő hőzsugorodás után |
3 mm, 6 mm, 8 mm, 12 mm, 15 mm, 26 mm, 38 mm, 50,8 mm |
|
Belső átmérő zsugorodás után (angolszász) |
0,118 hüvelyk, 0,236 hüvelyk, 0,315 hüvelyk, 0,472 hüvelyk, 0,591 hüvelyk, 1,024 hüvelyk, 1,496 hüvelyk, 2 hüvelyk |
|
Belső átmérő hőzsugorodás előtt |
12 mm, 19 mm, 30 mm, 38 mm, 48 mm, 85 mm, 115 mm, 128 mm, 177,8 mm |
|
Belső átmérő zsugorodás előtt (angolszász) |
0,472 hüvelyk, 0,748 hüvelyk, 1,181 hüvelyk, 1,496 hüvelyk, 1,89 hüvelyk, 3,346 hüvelyk, 4,528 hüvelyk, 5,039 hüvelyk, 7 hüvelyk |
|
Anyag |
Ragasztós poliolefin, Poliolefin |
|
Maximális üzemi hőmérséklet (Celsius) |
100 ℃, 130 ℃, 135 ℃ |
|
Maximális üzemi hőmérséklet (Fahrenheit) |
230 ℉, 266 ℉, 275 ℉ |
|
Katonai szabvány |
SAE-AMS-DTL-23053/15, 1. osztály |
|
Minimális kitágított cső belső átmérő |
7 hüvelyk |
|
Minimális zsugorodási hőmérséklet |
121 ℃, 135 ℃ |
|
Minimális zsugorodási hőmérséklet (Fahrenheit) |
250 Fahrenheit fok |
|
Üzemi hőmérséklet (Celsius) |
-55 és 100 Celsius fok között, -55 és +130 ° C között, -55 és 135 Celsius fok között, -55 és +135°C között |
|
Üzemi hőmérséklet (Fahrenheit) |
-67 °F és 230 °F között, -67 °F és 275 °F között |
|
Üzemi hőmérséklet tartomány (Celsius) |
-55 °C és -100 °C között, -55 °C és 130 °C között |
|
Üzemi hőmérséklet tartomány (Fahrenheit) |
-67 °F és 230 °F között |
|
Termék színe |
Fekete |
|
Termék forma |
Ujjtekercs |
|
Termék típusa |
Vastag falú csövezés (ragasztóval bélelt) |
|
Helyreállított belső átmérő |
2 hüvelyk |
|
Helyreállított belső átmérő (metrikus) |
50,8 mm |
|
Relaxált cső hossza (metrikus) |
1 m |
|
Zsugorodási arány |
2:1, 3:1, 4:1 |
|
Legkisebb értékesítési egység |
Darab |
|
Megoldás a következőre |
Vezeték nélküli hálózat: Időjárásállóság, Vezeték nélküli hálózat: Infrastruktúra kiegészítők |
|
Illesztés típusa |
Hőzsugorodó |
|
Szakítószilárdság (angolszász) |
2400 font-erő per négyzethüvelyk |
|
Cső típusa |
Vastag falú |
|
UL jóváhagyás |
Nem |
|
UL Bug hőmérséklet (Celsius) |
125 Celsius fok |
|
UL Bug hőmérséklet (Fahrenheit) |
257 Fahrenheit fok |
|
UL Bug feszültség |
600 volt |
|
UV álló |
Igen |
|
Egységek dobonként |
5,0 |
|
Feszültség alkalmazása |
Kisfeszültség |
|
Feszültség besorolás |
1 kV |
|
Belső ragasztóval |
Igen |
Méretek és osztályozások:
|
Teljes átmérő (metrikus) |
12 mm, 19 mm, 30 mm, 38 mm, 48 mm, 85 mm, 115 mm, 128 mm |
|
Teljes hosszúság (imperial) |
32.284 in, 39.37 in, 48 in |
|
Teljes hosszúság (metrikus) |
0.82 m, 1 mm, 1.22 m, 1000 m |
További 3M melegzsugor csövek
3M GTI-3000 melegzsugor cső
Általános használatra, jó a kémiai ellenálló képessége

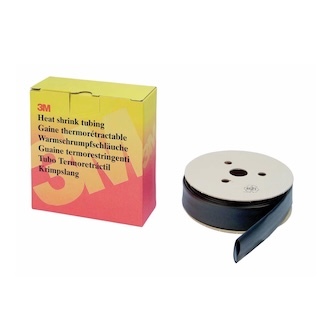

3M HSR Hőre Zsugorodó Cső
Zsugorodással illeszkedő védelmet és feszültségmentesítést biztosít a vezetékeknek, forrasztásoknak, csatlakozóknak és bekötéseknek.

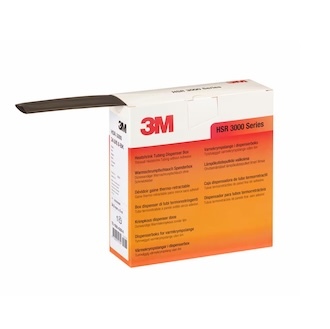

3M HSR-3000 melegzsugor cső
